一、项目概况

客户单位：江苏江阴某大型沥青搅拌站

• 废气类型：烘干滚筒及沥青储罐挥发烟气，含焦油雾、苯并芘、VOCs 及颗粒物

• 设计风量：45 000 m3/h

• 入口浓度：焦油 210 mg/m3，颗粒物 300 mg/m3，苯并芘 12 μg/m3

• 排放要求：焦油 ≤20 mg/m3、颗粒物 ≤10 mg/m3、苯并芘 ≤0.3 μg/m3（江苏省地标 DB32/4147-2021）




二、治理工艺路线

“旋风预除尘 → 喆林环保高效电捕焦油器 → 活性炭吸附箱” 三级组合

1. 旋风预除尘：去除粒径＞10 μm 大颗粒，减轻电捕焦油器负荷；

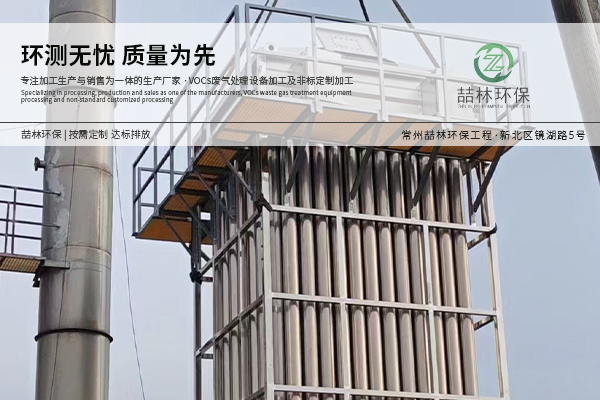

2. 电捕焦油器：核心单元，采用喆林环保 ZL-DL-Ⅲ 型同心圆式电场，两级串联；

3. 活性炭箱：蜂窝活性炭吸附残余 VOCs 与异味，确保综合达标。

三、设备亮点

四、运行数据（第三方检测报告 2025-05）

五、经济效益

• 焦油回收：年回收液态焦油 210 t，含水率 <3 %，可直接回用于生产，价值约 126 万元；

• 运行成本：电费 0.8 kWh/1000 m3，药剂及水耗 0.12 元/1000 m3；

• 投资回收期：1.3 年（含政府 VOCs 减排补贴 30 万元）。

六、运维经验

1. 每班巡检：记录二次电流、电压、压差，>±5 % 自动报警；

2. 每周清洗：顶部喷淋 5 min，底部蒸汽 3 min，无拆卸；

3. 每月校验：高压电源绝缘电阻 ≥500 MΩ；

4. 年度大修：更换电晕线 6 %，沉淀极抛光一次，费用 <设备投资 2 %。

七、结论
喆林环保提供的同心圆式电捕焦油器以“高场强、低能耗、在线清洗”三大优势，成功将沥青搅拌站油烟烟雾治理至超低排放水平，并同步实现焦油资源化利用。项目运行 12 个月零故障、零超标，为同类企业提供了可复制、可推广的示范样板。
